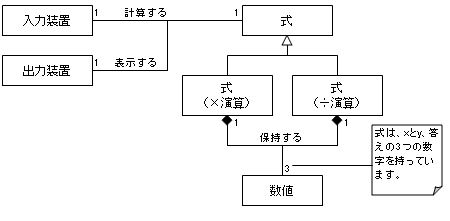

これまで、整理したクラス間の関連を整理し概念クラス図を作成します。
概念クラス図は、問題領域の抽象的な概念であるクラスが静的にどのような関連を持つのかを示します。
これにより、これから作ろうとするシステムの構造を人が理解できる概念に置き換えるのです。
洗い出したクラス候補に対して、それぞれ関連をつけていきます。
A. 入力装置 − 式
式は、入力装置より入力された情報を元に計算する。
1回の入力で、1つの式しか処理できないので、1：1の関係となる。
B. 式（÷、×） − 数値
割算（÷）、掛算（×）共に、「x」、「y」、「答」を持つ（保持する）
1つの式は必ず「x」、「y」、「答」を持つので、1:3の関係となる。
C. 出力 − 式
出力装置は、式の導き出した結果を表示する。
計算か１回につき1度表示するので、1:1の関係となる。
概念クラス図を作成する場合は、プログラムのつくりを意識しないことが重要です。そして、クラス間の関連は処理の流れを示しているのではなく、クラス間の関係を表しているだけなので注意が必要です。
